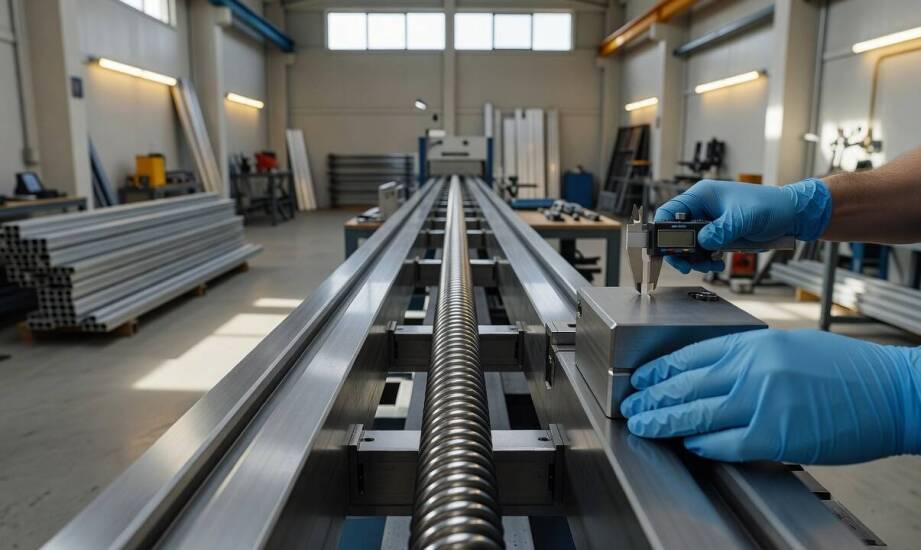

Jak długość skoku zmienia dobór prowadnic i śruby kulowej w osi o dużym zasięgu

Wydłużenie skoku w osi o dużym zasięgu natychmiast zmienia parametry mechaniczne całej konstrukcji. Zwiększona odległość między punktami podparcia obniża sztywność układu i potęguje podatność na ugięcie oraz drgania. Projektowanie maszyn o metrowych zasięgach wymaga precyzyjnego przeliczenia obciążeń, ponieważ nawet minimalne odchylenia toru ruchu kumulują się na długim dystansie. Zachowanie odpowiedniej geometrii komponentów tocznych i jednostki napędowej staje się absolutnym warunkiem utrzymania powtarzalności procesu produkcyjnego.

Zależność między dystansem, ugięciem a sztywnością podparcia

Fizyka układów przesuwnych bezwzględnie weryfikuje błędy konstrukcyjne na długich dystansach. Dłuższy odcinek szyny wykazuje naturalną tendencję do zginania pod wpływem sił promieniowych i momentowych. Spadek sztywności układu prowadzi do widocznego ugięcia bloku wózka, co bezpośrednio przekłada się na błędy pozycjonowania i przyspieszone zużycie elementów kulkowych. Zjawisko to przybiera na sile zwłaszcza w aplikacjach, gdzie obciążenie zmienia swoje położenie dynamicznie względem głównych punktów mocowania ramy maszyny.

Odpowiednie rozmieszczenie podpór i samych wózków stanowi podstawową metodę walki z utratą stabilności toru jazdy. Zastosowanie dodatkowych wózków na jednej szynie lub zagęszczenie punktów kotwienia redukuje maksymalne ugięcie i ogranicza amplitudę drgań przenoszonych na maszynę. Systemy o skoku przekraczającym standardowe długości szyn fabrycznych wymagają precyzyjnego łączenia profili. Konstruktorzy muszą zachować pełną ciągłość płaszczyzny podparcia na stykach, starannie szlifując krawędzie, aby zapobiec miejscowym osłabieniom i gwałtownym skokom oporu toczenia.

Wydłużenie osi obnaża również ograniczenia elementów przenoszących napęd. Śruba kulowa traci swoją pierwotną sztywność, gdy rośnie odległość między jej skrajnymi łożyskami. Wzrost długości niepodpartego gwintu drastycznie obniża krytyczną prędkość obrotową, potęgując ryzyko niebezpiecznego wyboczenia. Sposób ułożyskowania końców wprost determinuje zachowanie całego mechanizmu. Konfiguracja dwustronnie utwierdzona zapewnia najwyższą możliwą sztywność i prędkość krytyczną, ale wymaga zaawansowanej kompensacji wydłużenia cieplnego wału. Układ z jednym końcem swobodnym ułatwia montaż i naturalnie niweluje naprężenia termiczne, jednak znacznie obniża dopuszczalne parametry obciążeniowe i dynamiczne względem pełnego utwierdzenia.

Wymagania napędu i dobór komponentów do specyfiki maszyny

Rozbudowa osi wymusza adaptację układu sterowania do całkowicie zmienionych warunków fizycznych. Zwiększona masa przemieszczających się elementów generuje wyższą bezwładność, a dłuższy czas przejazdu wpływa na ogólny takt produkcji całej linii. Serwonapędy wymagają precyzyjnego dostrojenia pętli sprzężenia zwrotnego, aby skutecznie tłumić drgania własne potężnej osi. Ryzyko wystąpienia rezonansu rośnie, ponieważ wydłużenie skoku przesuwa częstotliwość naturalną układu w dół, ułatwiając jej nałożenie się na częstotliwość wymuszającą silnika prądu przemiennego.

Rozwiązania stosowane w budowie nowoczesnych urządzeń muszą odpowiadać na te fizyczne wyzwania. Odpowiednio dobrana technika liniowa dostarcza dziesiątki komponentów pozwalających zrównoważyć spadek sztywności. W aplikacjach przemysłowych wykorzystuje się kulkowe prowadnice i wózki liniowe TBI Motion, które zapewniają stabilne podparcie w układach wielometrowych. Za przeniesienie momentu obrotowego odpowiadają szlifowane lub rolowane śruby kulowe, natomiast w układach pionowego unoszenia ciężkich bram doskonale sprawdzają się podnośniki śrubowe NEFF. Siłowniki liniowe serwo, często integrujące śrubę kulową i ułożyskowanie w jednym zoptymalizowanym module aluminiowym, stanowią alternatywę w aplikacjach wymagających zwartej zabudowy. Tak szeroki dostęp do modułowych rozwiązań sprawia, że doświadczeni dystrybutorzy tacy jak Pivexin Technology kompletują całe osie napędowe ściśle dopasowane do konkretnych obciążeń ramy.

Różne gałęzie przemysłu narzucają zupełnie odmienne kryteria doboru dla osi o długim zasięgu. Maszyny obróbcze CNC wymagają bezwzględnego utrzymania geometrii pod ogromnym naciskiem narzędzia. Głównym kryterium wyboru dla frezarek jest najwyższa klasa dokładności śruby i maksymalna sztywność żeliwnej ramy. W szybkich maszynach pakujących kluczowym parametrem staje się z kolei odporność układu na ekstremalne przyspieszenia rzędu kilku g. Konstruktorzy redukują tam masę wózków roboczych i nierzadko zastępują śruby kulowe napędem paskowym, który znacznie lepiej znosi wysoką dynamikę na odcinkach kilkumetrowych. Systemy automatycznego montażu wymuszają natomiast trudny kompromis między powtarzalnością a najkrótszym możliwym czasem osiadania. Głównym wyznacznikiem doboru pozostaje tam zdolność modułu liniowego do błyskawicznego zatrzymania masy bez wzbudzania drgań resztkowych przenoszonych na delikatny detal.

Projektowanie osi liniowych o dużym zasięgu zawsze wykracza poza proste odczytanie nośności z tabeli katalogowej. Skuteczność wielometrowego układu zależy od ścisłej korelacji między długością niepodpartą, konfiguracją bloków łożyskowych a dynamiką zadaną przez serwonapęd. Świadome zarządzanie sztywnością elementów tocznych oraz precyzyjne rozmieszczenie punktów kotwienia pozwalają zniwelować negatywny wpływ długiego skoku na zachowanie maszyny. Ostateczny sukces wdrożenia opiera się na fizycznej zgodności zastosowanych mechanizmów z rzeczywistym profilem prędkości i unikalną charakterystyką konkretnego procesu technologicznego.
